Đầu phay 45° (1504) 3 inch-5T

Mã: SP-DAU-PHAY-45-1504-3-INCH--EDA318 · Đơn vị: cái · Tạm hết hàng

Giá bán tham khảo: 2.648.600 ₫

Thông tin sản phẩm

Đầu phay cầu dao Đài Loan Xinyichang 45° được thiết kế để sử dụng với các lưỡi dao phay lớn 1504. Sản phẩm có các kích thước và thông số kỹ thuật sau:

* **3 inch (80):** Lỗ trong 25.4mm, 5 vị trí lưỡi dao
* **4 inch (100):** Lỗ trong 31.75mm, 5 vị trí lưỡi dao
* **5 inch (125):** Lỗ trong 38.1mm, 6 vị trí lưỡi dao
* **6 inch (160):** Lỗ trong 50.8mm, 8 vị trí lưỡi dao
* **8 inch (200):** Lỗ trong 47.625mm, 10 vị trí lưỡi dao
* **10 inch (250):** Lỗ trong 47.625mm, 12 vị trí lưỡi dao
* **10 inch ngược (250):** Lỗ trong 47.625mm, 12 vị trí lưỡi dao

Các đầu phay có kích thước từ 200mm trở lên đi kèm với cán dao có mặt bích cố định bằng bốn vít.

---

**Hình ảnh chi tiết:**

![](https://img.alicdn.com/imgextra/i4/2059410406/O1CN01PVx9vW1ErzWXNt5gs_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i3/2059410406/O1CN01tQjKDj1ErzWWrB1aW_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i4/2059410406/O1CN01sXWkGp1ErzWaKcQg7_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i1/2059410406/O1CN01ozCT101ErzWUfycDF_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i1/2059410406/O1CN01BikRM01ErzWb0J2dn_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i2/2059410406/O1CN01WO5spB1ErzWb0JVj5_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i4/2059410406/O1CN01PH9ZFL1ErzWWrBd2a_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i2/2059410406/O1CN019U0eg41ErzWUKWc2t_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i3/2059410406/O1CN01pGo8TI1ErzWb0MOVS_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i3/2059410406/O1CN01G6fAIO1ErzWUfycDF_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i3/2059410406/O1CN01LCWc1q1ErzWSls3WM_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i4/2059410406/O1CN01H5oCDi1ErzWPyADS2_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i1/2059410406/O1CN01EtP8LB1ErzWUfwsBW_!!2059410406.jpg)

![](https://img.alicdn.com/imgextra/i4/2059410406/O1CN017njiDl1ErzWSlq6ts_!!2059410406.jpg)

Mô tả Đầu phay 45° (1504)

Đầu phay 45° dùng mảnh dao vuông 1504

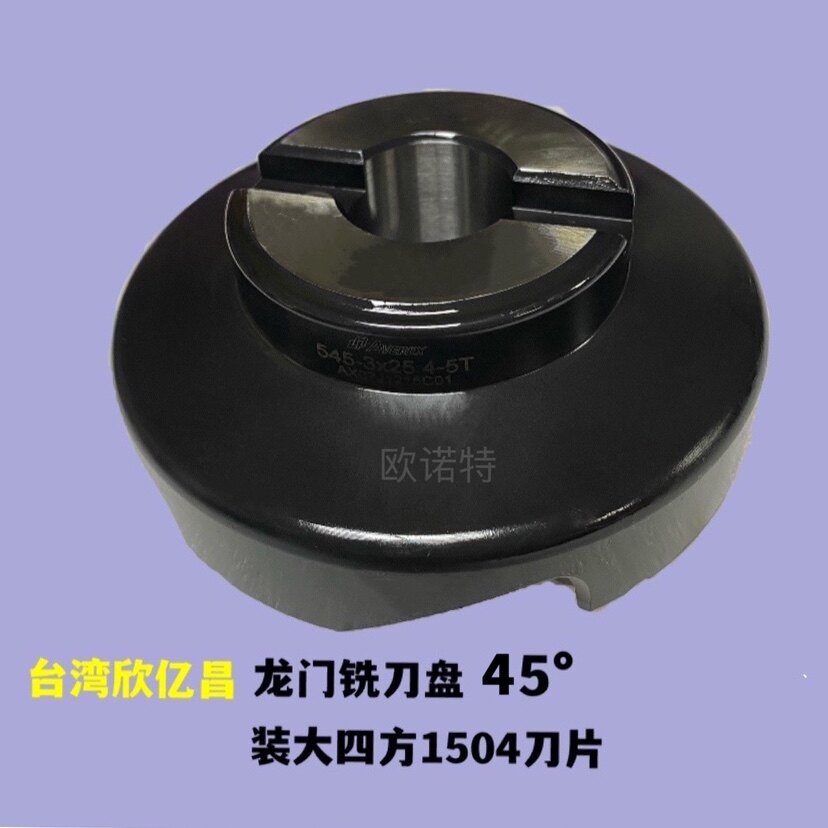

Đầu phay 45° (1504) dùng để lắp mảnh dao phay vuông 1504, phục vụ gia công phay mặt trên máy có hệ gá phù hợp. Chữ trên ảnh giới thiệu sản phẩm là “đài phay dùng cho máy phay giường”, “góc 45°” và “lắp mảnh dao vuông lớn 1504”. Sản phẩm có 7 quy cách, gồm các cỡ từ 3 inch đến 10 inch và một bản 10 inch ngược. Đơn vị tính: cái; hàng web đặt theo yêu cầu.

Đặc điểm và cấu tạo

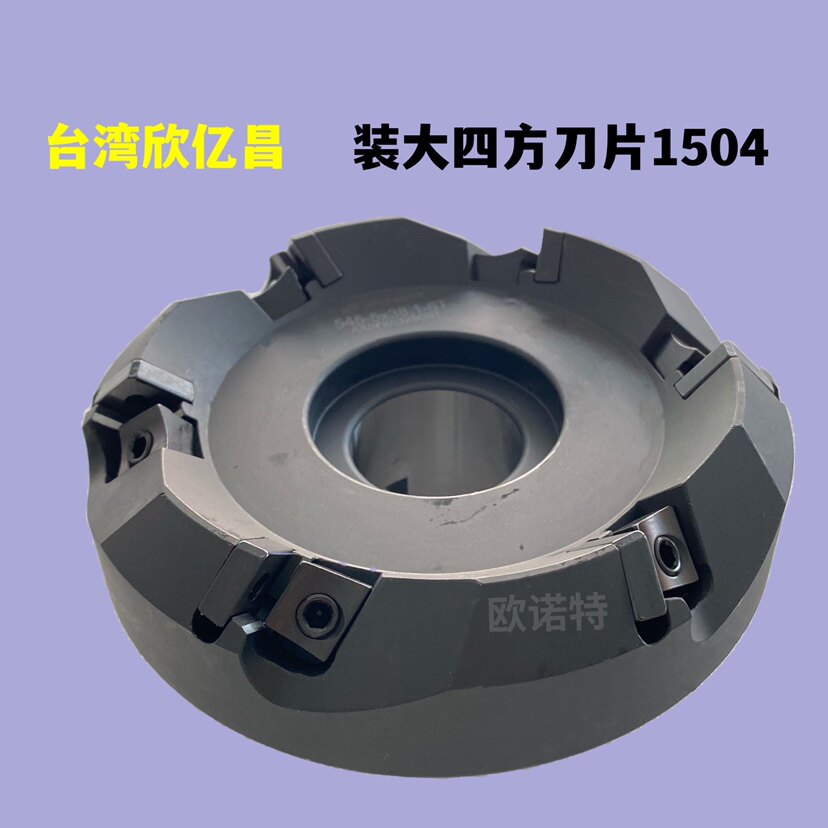

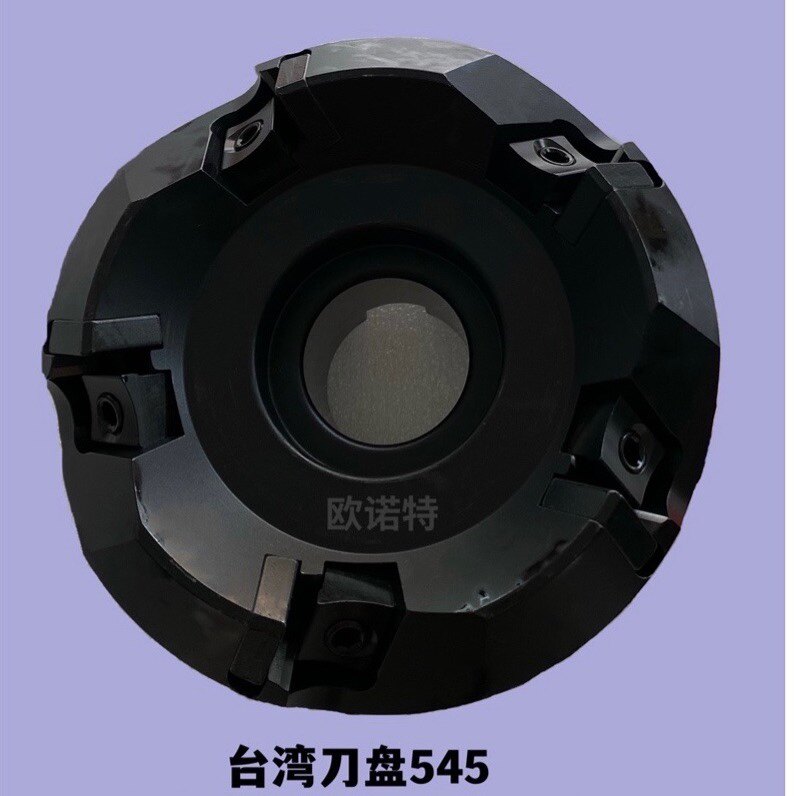

  • Thân đầu phay dạng đĩa, có lỗ gá ở tâm và các vị trí lắp mảnh dao bố trí quanh chu vi.
  • Ảnh cho thấy cụm kẹp mảnh dao bằng vít; một số đầu phay có rãnh then tại lỗ tâm.

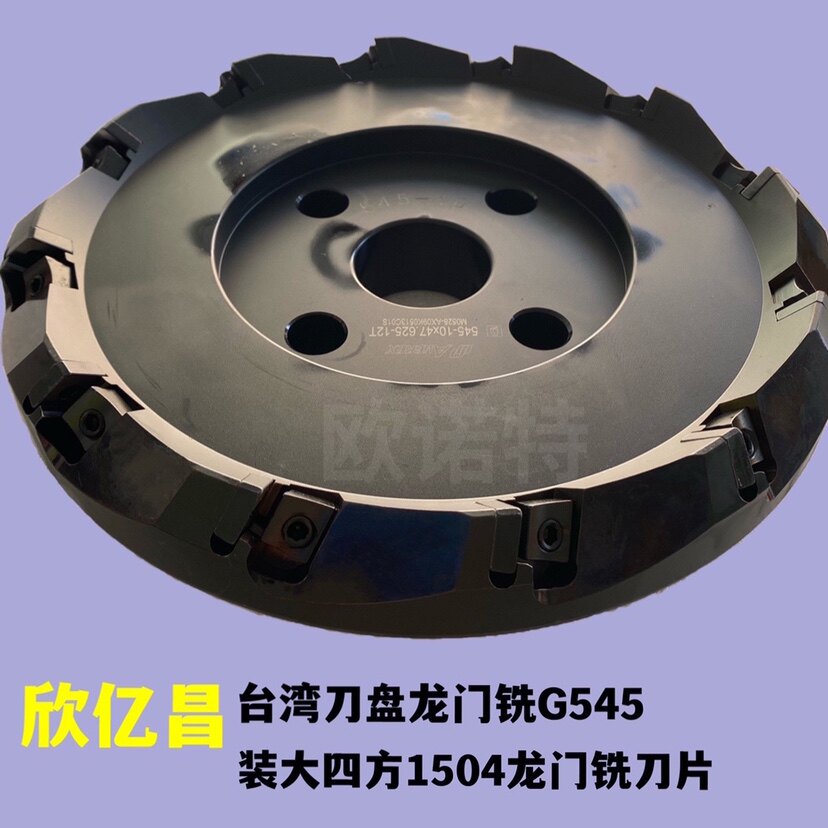

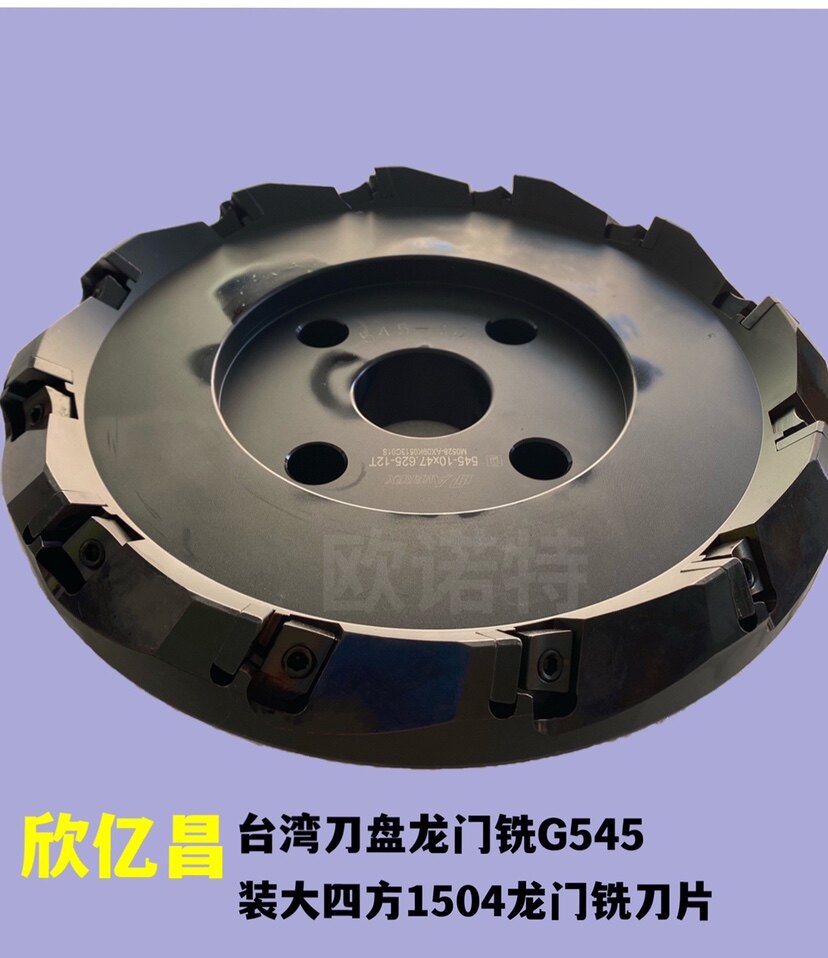

  • Ảnh bản 8 inch và 10 inch thể hiện bốn lỗ bố trí quanh lỗ tâm. Theo mô tả, các bản này và bản 10 inch ngược đi kèm cán dao có mặt bích cố định bằng bốn vít.
  • Không dùng màu bề mặt để xác định vật liệu hoặc lớp phủ của thân dao.

Thông số theo từng quy cách

Tên cỡ inch dưới đây được giữ theo danh mục, không coi là số đo đường kính thực tế đã quy đổi sang milimét. Ký hiệu T tương ứng số vị trí lắp lưỡi dao theo mô tả.

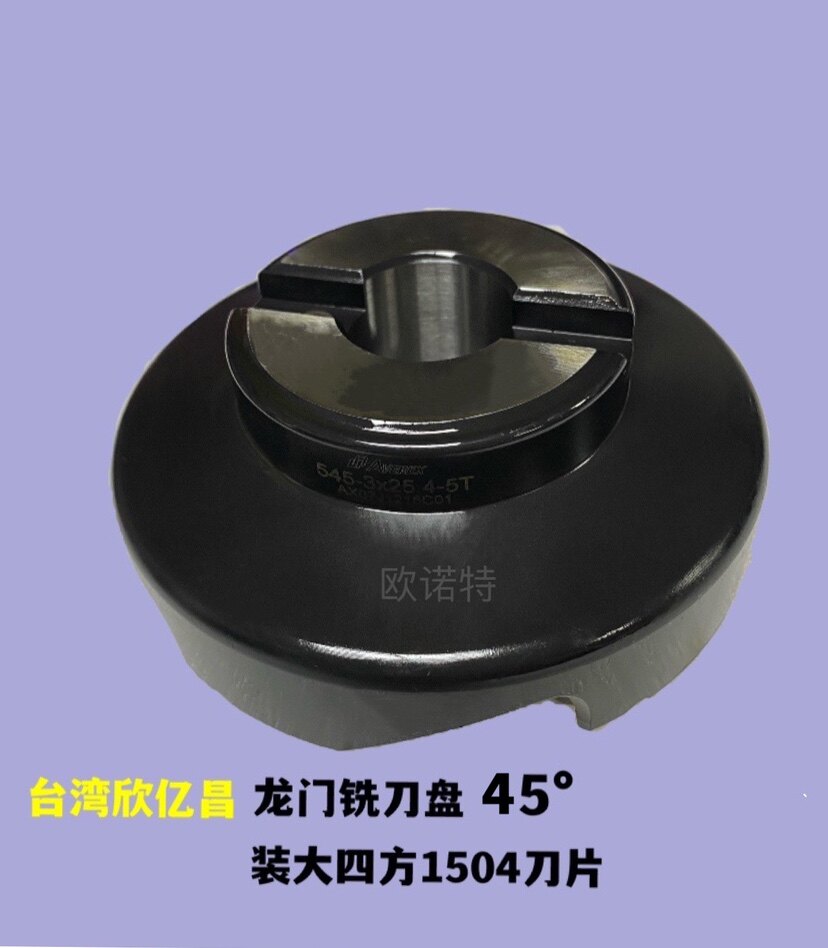

  • 3 inch-5T: lỗ trong 25,4 mm; 5 vị trí lắp dao.

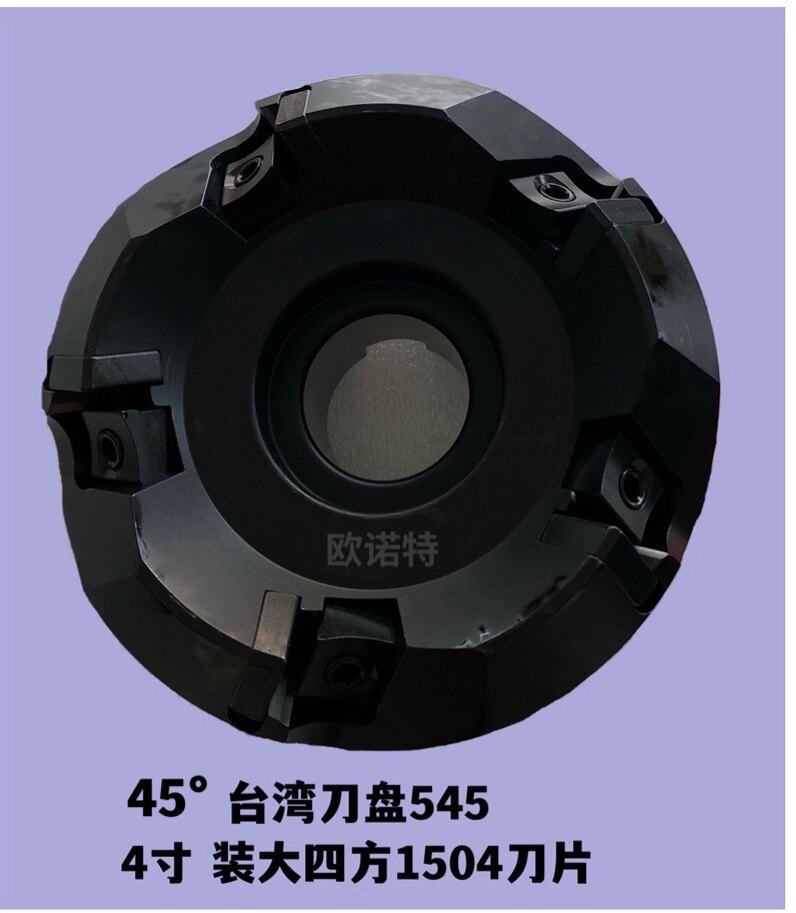

  • 4 inch-5T: lỗ trong 31,75 mm; 5 vị trí lắp dao.
  • 5 inch-6T: lỗ trong 38,1 mm; 6 vị trí lắp dao.

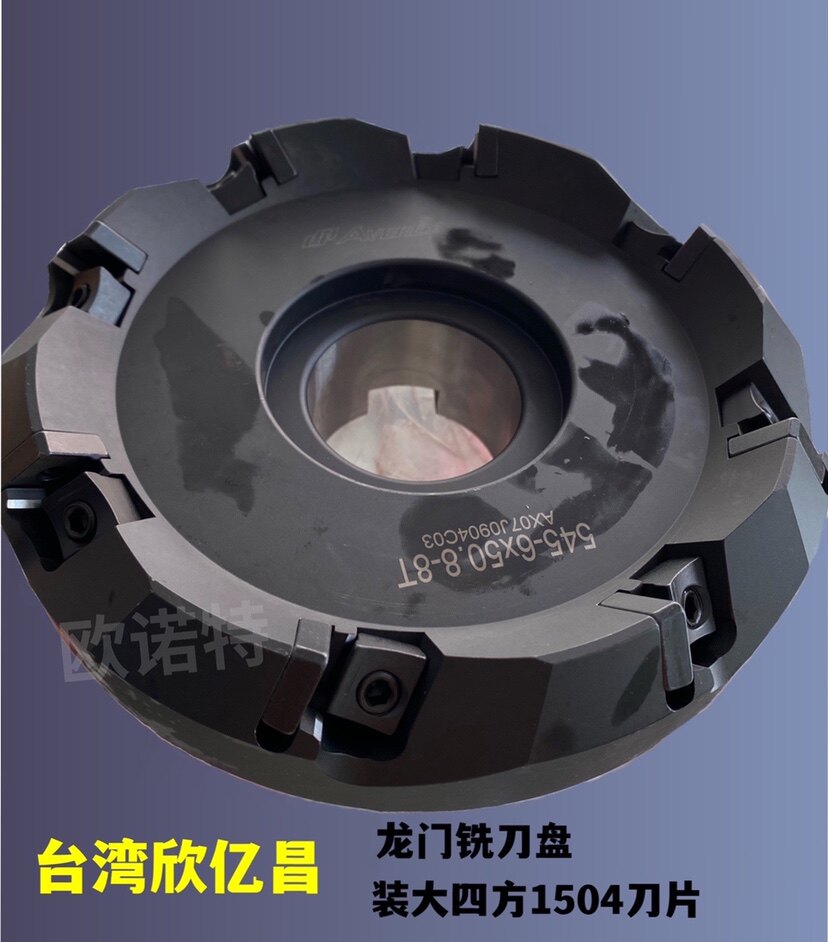

  • 6 inch-8T: lỗ trong 50,8 mm; 8 vị trí lắp dao.
  • 8 inch-10T: lỗ trong 47,625 mm; 10 vị trí lắp dao.
  • 10 inch-12T: lỗ trong 47,625 mm; 12 vị trí lắp dao.
  • Ngược 10 inch-12T: lỗ trong 47,625 mm; 12 vị trí lắp dao. Cần xác nhận chiều làm việc trước khi chọn.

Cách chọn quy cách

  • Đối chiếu lỗ trong với trục gá, đồng thời kiểm tra rãnh then, mặt bích và cơ cấu truyền động; không chỉ chọn theo cỡ inch.
  • Chọn kích cỡ phù hợp bề rộng gia công, không gian máy và khả năng chịu tải của hệ trục chính.
  • Kiểm tra mã đầy đủ, hình học và cơ cấu kẹp của mảnh dao 1504 trước khi đặt. Chưa có dữ liệu xác nhận mảnh dao hoặc khóa vặn đi kèm.
  • Với bản ngược, cung cấp chiều quay và thông tin đầu máy để kiểm tra tương thích.

Lưu ý sử dụng an toàn

  • Ngắt máy trước khi lắp, thay mảnh hoặc vệ sinh đầu phay.
  • Làm sạch mặt gá, kiểm tra thân dao, mảnh cắt và cụm kẹp; siết theo hướng dẫn của bộ dao thực tế.
  • Xác nhận giới hạn tốc độ và chế độ cắt trước khi vận hành, không tự áp dụng chung cho mọi kích cỡ.
  • Sử dụng che chắn và kính bảo hộ; dừng máy ngay khi có rung hoặc tiếng động bất thường.

Liên hệ tư vấn và đặt hàng

Công ty TNHH Linh Kiện Cơ Khí Việt Phát

Vui lòng gửi mã hàng, quy cách và nhu cầu gia công để Việt Phát tư vấn, xác nhận cấu hình và báo giá.

Câu hỏi thường gặp

Các cỡ đầu phay có dùng chung trục gá không?

Không thể mặc định dùng chung. Lỗ trong thay đổi theo từng quy cách; ngoài đường kính lỗ còn phải kiểm tra rãnh then, mặt bích và cơ cấu truyền động.

Đầu phay có kèm mảnh dao 1504 và khóa vặn không?

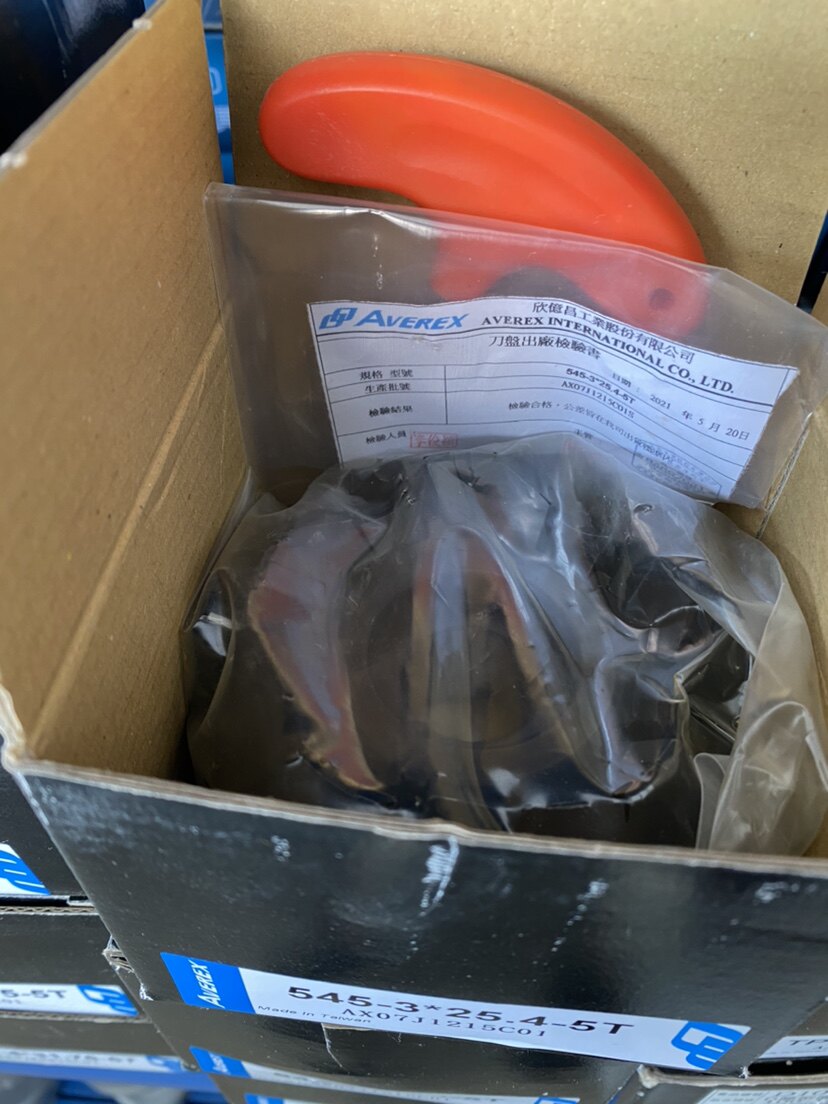

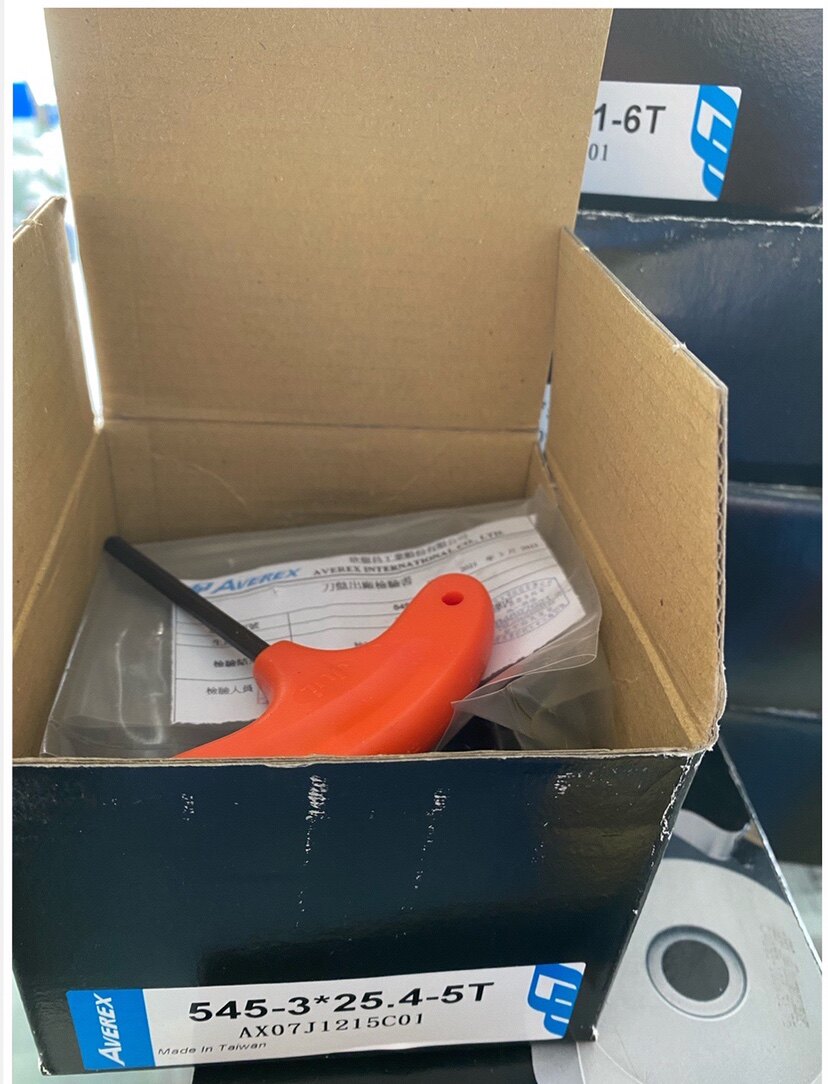

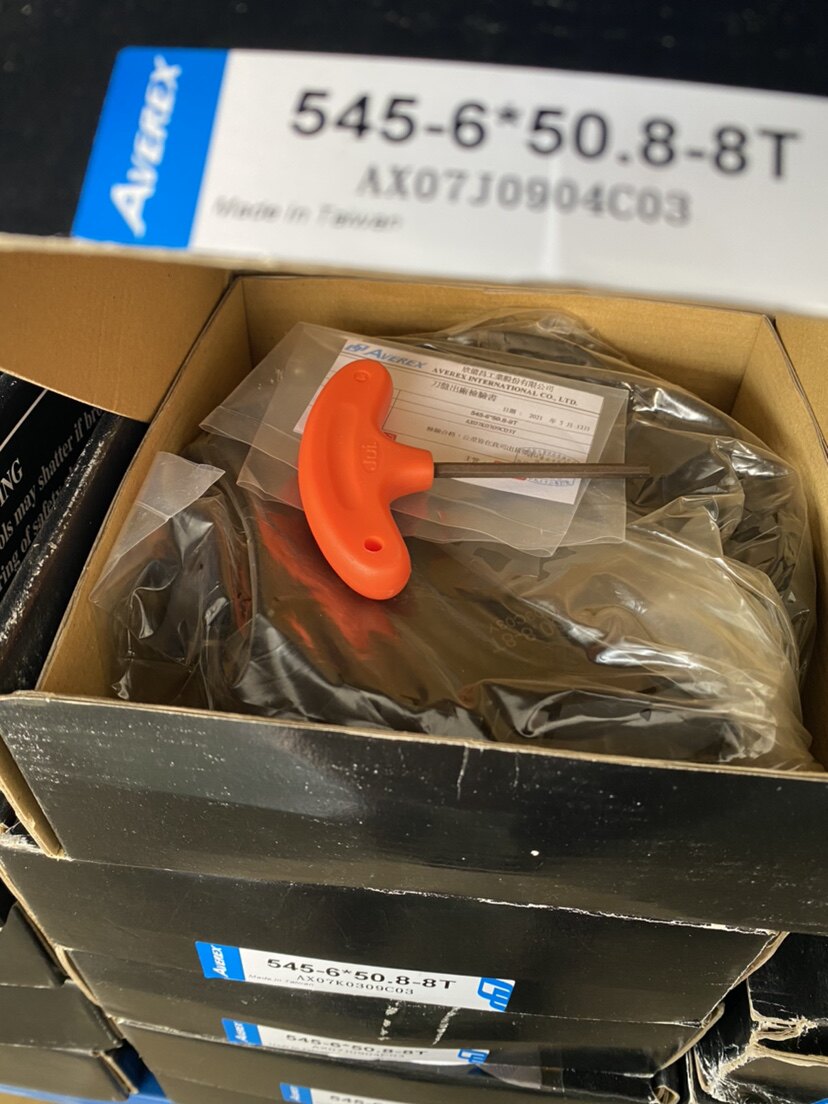

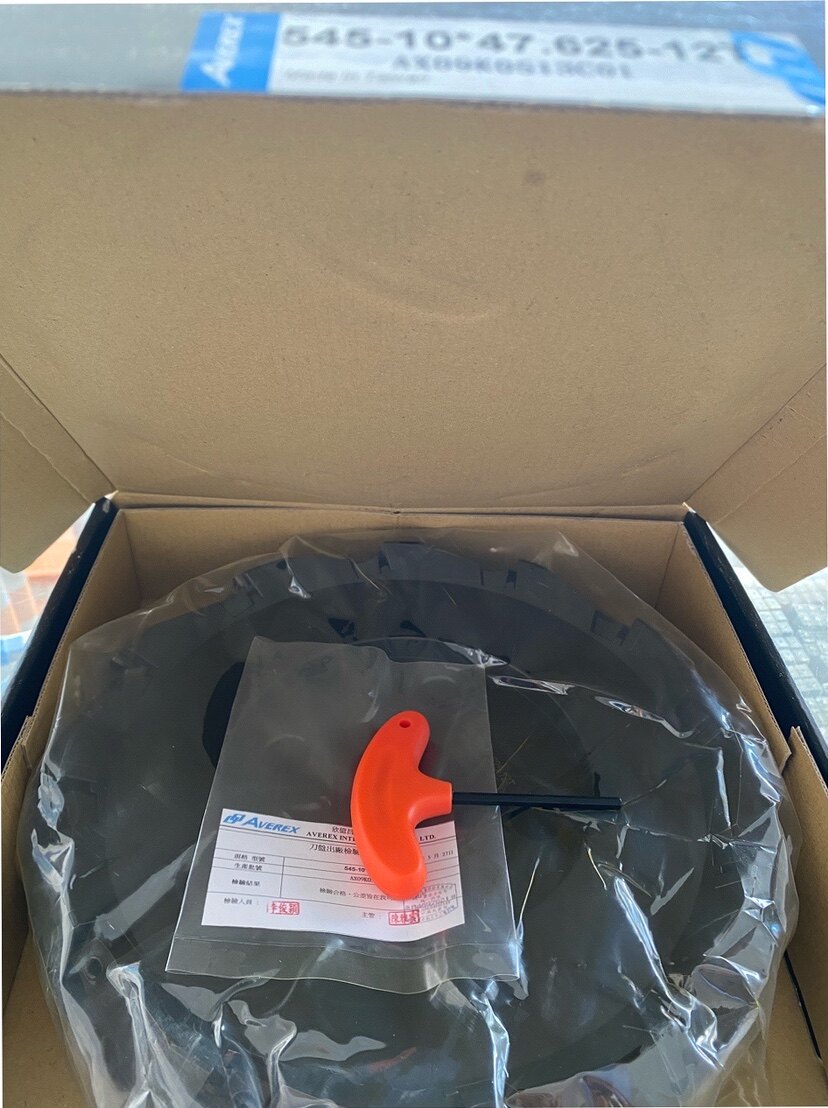

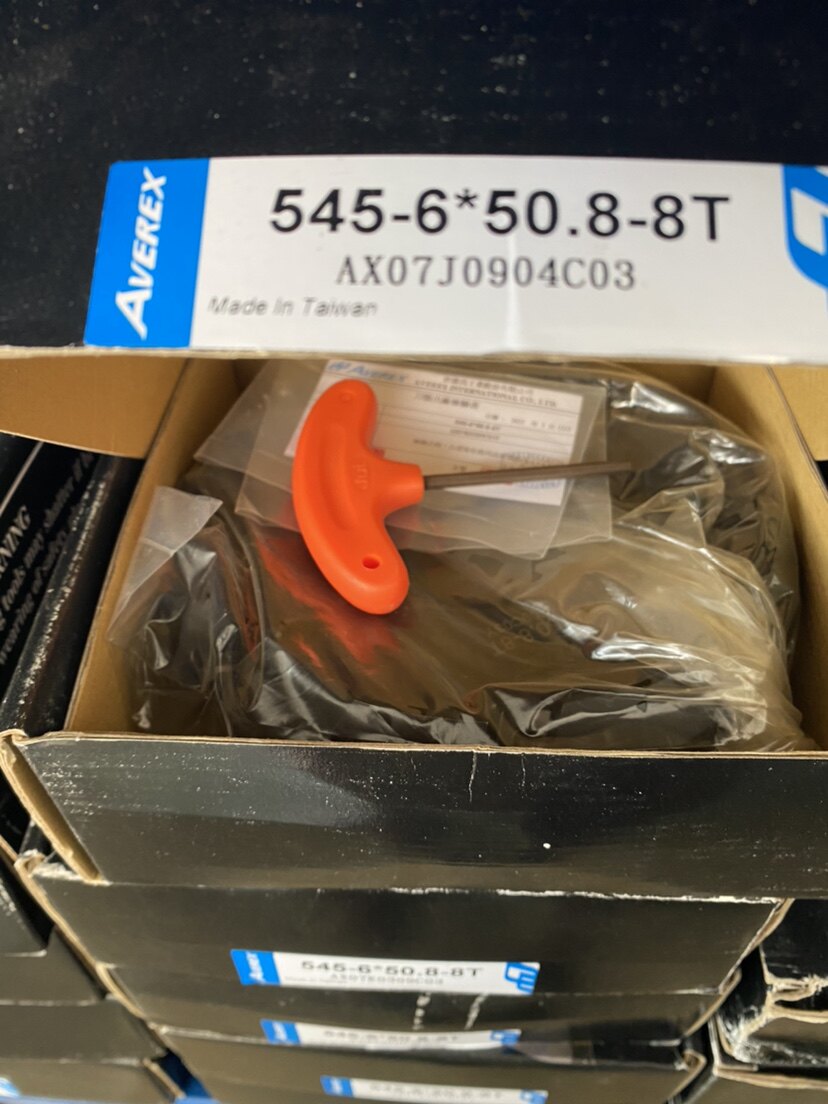

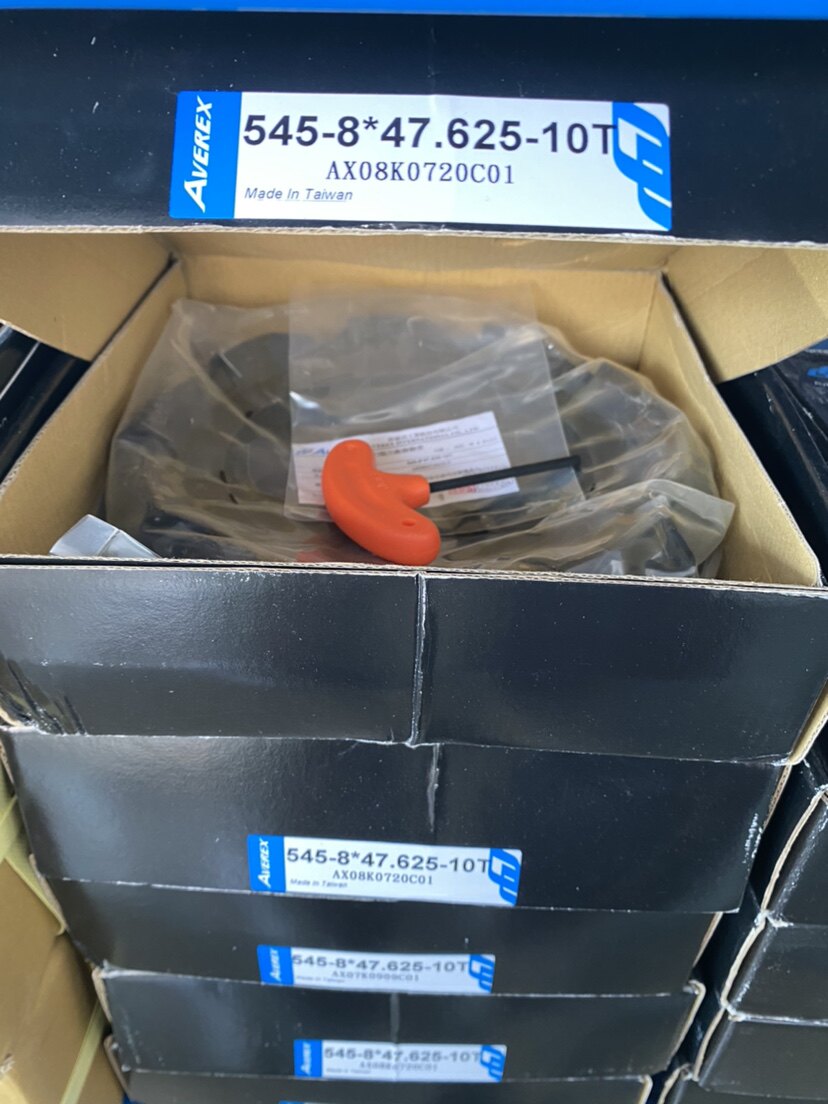

Ảnh có thể hiện mảnh dao và khóa vặn nhưng chưa xác nhận đây là phụ kiện giao kèm. Cần xác nhận danh sách phụ kiện khi đặt hàng.

Bản Ngược 10 inch-12T khác bản 10 inch-12T ở điểm nào?

Dữ liệu ghi hai bản cùng lỗ trong 47,625 mm và 12 vị trí lắp dao, nhưng chưa giải thích cụ thể chiều làm việc của bản ngược. Không nên thay thế lẫn nhau khi chưa kiểm tra chiều quay và cách lắp.

Bảng quy cách Đầu phay 45° (1504) (7 kích thước)

Đầu phay 45° (1504) có các kích thước: 3 inch-5T, 4 inch-5T, 5 inch-6T, 6 inch-8T, 8 inch-10T, 10 inch-12T, Ngược 10 inch-12T. Giá từ 2.648.600đ đến 20.213.000đ.

Mã hàngQuy cáchĐơn giáTình trạng
SP-DAU-PHAY-45-1504-3-INCH--EDA318Đầu phay 45° (1504) 3 inch-5T2.648.600đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-4-INCH--21AB74Đầu phay 45° (1504) 4 inch-5T4.042.600đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-5-INCH--2359BEĐầu phay 45° (1504) 5 inch-6T6.133.600đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-6-INCH--370536Đầu phay 45° (1504) 6 inch-8T8.364.000đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-8-INCH--48633FĐầu phay 45° (1504) 8 inch-10T10.803.500đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-10-INCH-FBC11EĐầu phay 45° (1504) 10 inch-12T15.334.000đĐặt hàng theo yêu cầu
SP-DAU-PHAY-45-1504-NGUOC-1-C4833BĐầu phay 45° (1504) Ngược 10 inch-12T20.213.000đĐặt hàng theo yêu cầu
